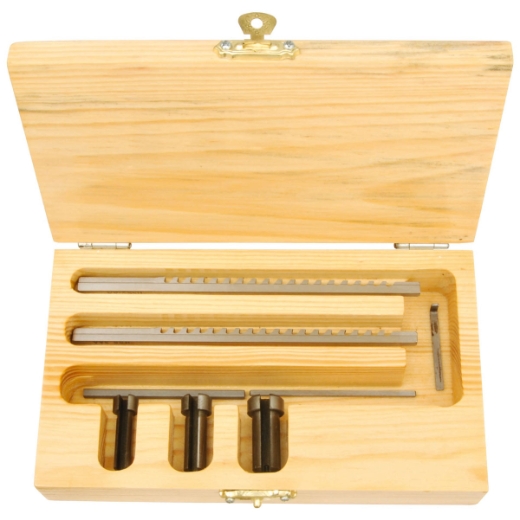

Elmag Räumnadel-Set

Elmag Räumnadel-Set

Vorteile Elmag Räumnadel-Set

• Für Nabendurchmesser 6-10 mm
• Führungs-Bundbuchsen Ø 6, 8 und 10, Länge 28 mm
• Hochwertige Stoßräumnadeln aus HSS
• Gehärtet und präzisionsgeschliffen
• Hohe Maßgenauigkeit und lange Lebensdauer
• Für Passfederabmessungen gem. DIN 6885, Toleranz JS9
• Mit Führungsbuchsen, kalibrierten Unterlagen und Nutenlehren
• Sets in Holz-Systemkassette oder stabilem Holzkoffer

Das Räumverfahren

Räumen ist ein spanabhebendes Verfahren zur Herstellung von
Bohrungsprofilen wie Passfedernuten, Innenvier- und -sechskanten
sowie Außenprofilen und – mit Spezialräumwerkzeugen – Kelnaben-
und Zahnprofilen.

Bohr- und Fräsmaschinen können es

Kleine Bohrungsprofile können auf Bohr- und Fräsmaschinen mit
automatischem Höhenvorschub oder auf Dorn-, Hebel- und Spin-
delpressen hergestellt werden. Für große Bohrungsprofile ist eine
Hydraulikpresse > 50 kN erforderlich.

ELMAG Räumnadel-Sets für die perfekte Nut

Räumnadel-Sets für die rasche und präzise Herstellung
von maßhaltigen und genau zentrierten Passfedernuten
in Werkstücken aus Stahl, rost-freiem Stahl, Guss und
NE-Metallen. Anwendungsgrenze ist Härtegrad HRC 35.

Beispiele: Nabennuten für Zahnräder, Keilriemenscheiben, Kupplungsbuchsen etc.

Technische Spezifikationen Elmag Räumnadel-Set
