Metallkraft Vierkant-Matrize Nr.80 32,2 mm

Metallkraft Vierkant-Matrize Nr.80 32,2 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

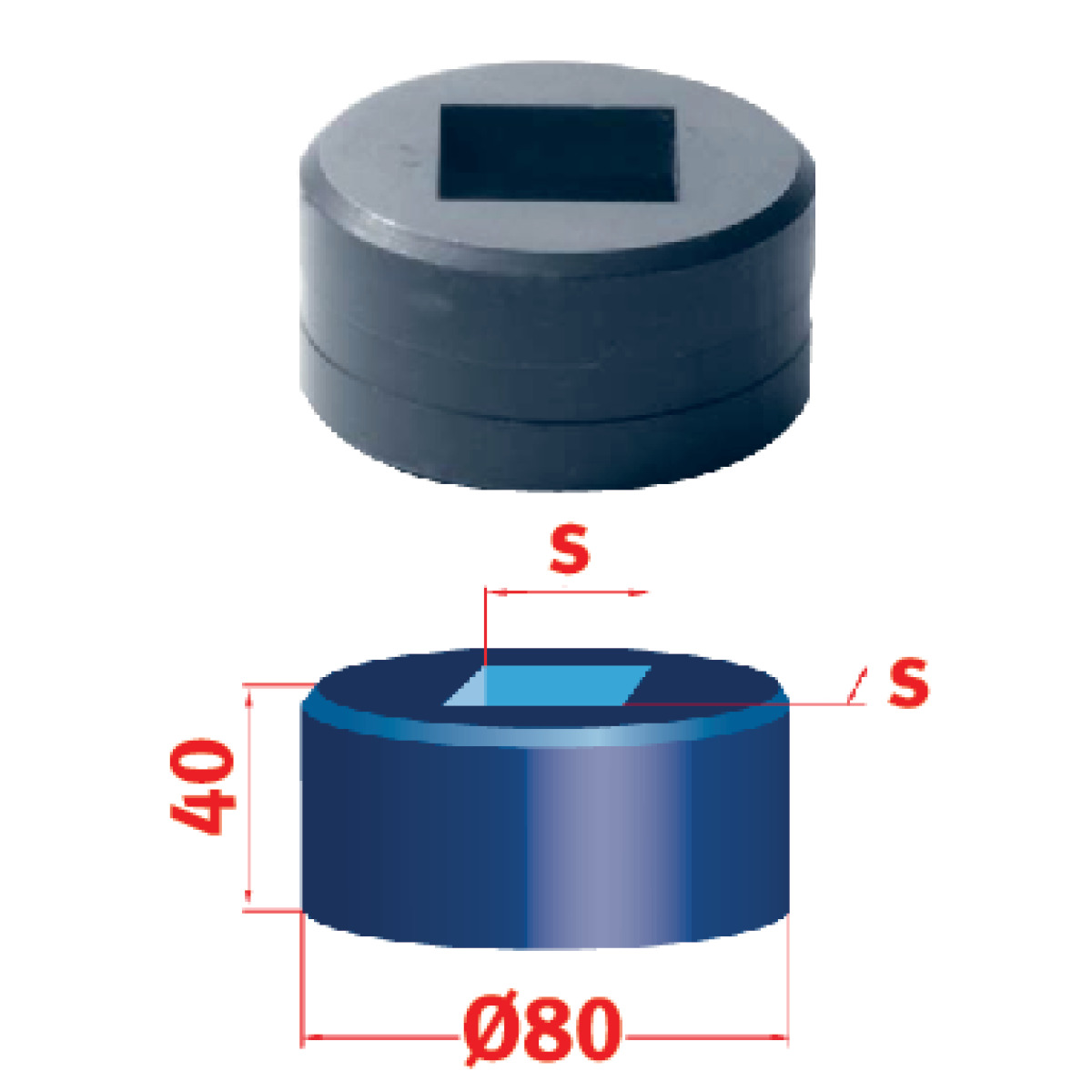

Die Stürmer Maschinen GmbH bietet eine Stanzeinrichtung an, deren Lochdurchmesser dem Stempeldurchmesser entspricht und deren Matrizendurchmesser von der Materialstärke abhängt. Beachten Sie bitte, dass diese nicht mit dem Standardlieferumfang der HPS/HLS kompatibel ist, sondern eine optional erhältliche übergroße Stanzeinrichtung (3887160 – 3887166) benötigt wird. Die Matrize hat einen Durchmesser von 80 mm und eine Höhe von 40 mm, wobei die Lochgröße 32,2 mm in Länge und Breite beträgt.

Technische Spezifikationen Metallkraft Vierkant-Matrize Nr.80 32,2 mm
